Разликата между балансиран и небалансиран кабел
Всеки, който се е потопил във водите на аудио продукцията на живо, а и на запис знае, че различни малки неща имат огромно влияние върху качеството на звука. Знаете ли например, че всеки кабел, който използвате във вашия сетъп, има потенциал да добави шум към вашата аудио емисия? Важно е да разберете аудио кабелите (и как са направени), за да прецените правилно кой от тях е подходящ за работата, която трябва да свършите.
В тази публикация ще обсъдим видовете сигнали, които носят различните кабели. Както скоро ще научите, те могат да бъдат балансирани или небалансирани. Нека се потопим по -задълбочено в това какво означава балансиран и небалансиран звук.
Небалансиран звук
Аудио кабел, пренасящ небалансиран сигнал, използва два проводника: сигнал и маса.
Сигналният проводник, както подсказва името, пренася аудио сигнала до мястото, където трябва да отиде. Заземяващият проводник действа като отправна точка за сигнала. Самият заземен проводник обаче също действа като антена, улавяйки нежелания шум по пътя си.
Откъде идва шумът?
Шумът може да идва от различни електрически и радио смущения, но най -често идва от захранващи кабели, които могат да създадат бръмчене, ако са близо до кабели, носещи небалансиран звук. По-старото, не-LED сценично осветление (като прожектори или димери) също може да добави смущения в сигнала.
Забележка: Най -добрата техника за намаляване на шума при използване на небалансирани кабели е да бъдете внимателни при поставянето на кабели. Еднократно перпендикулярно пресичане на захранващи и аудио кабели е много по -добро от паралелно преминаване. Ако паралелът не може да бъде избегнат, оставете възможно най -много място между аудио и захранващи кабели.

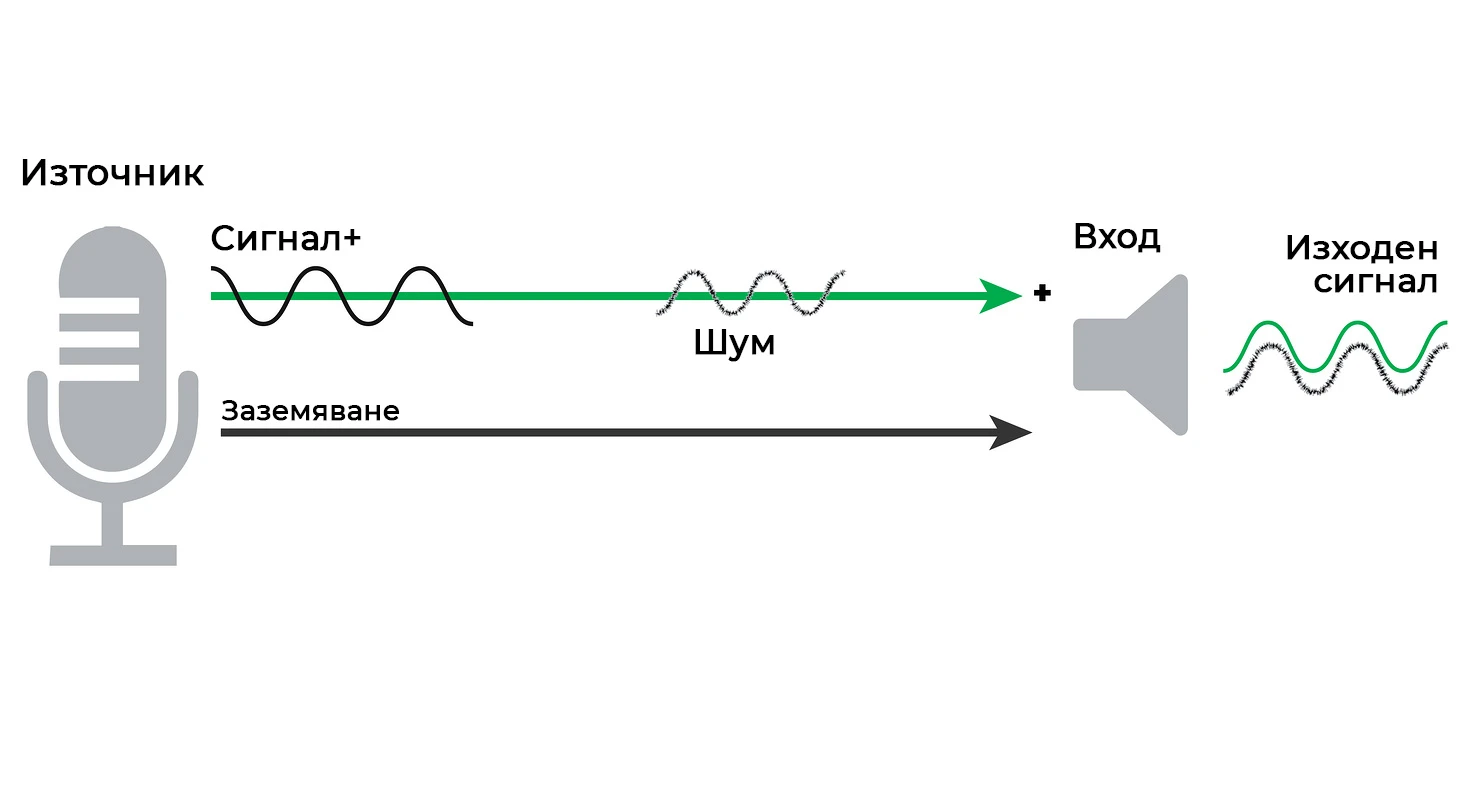

Небалансиран аудио сигнал
RCA кабели

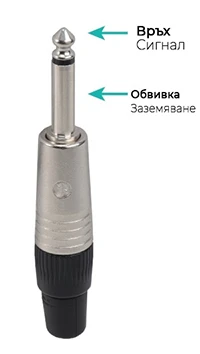

1/4 TS кабели - Моно жак

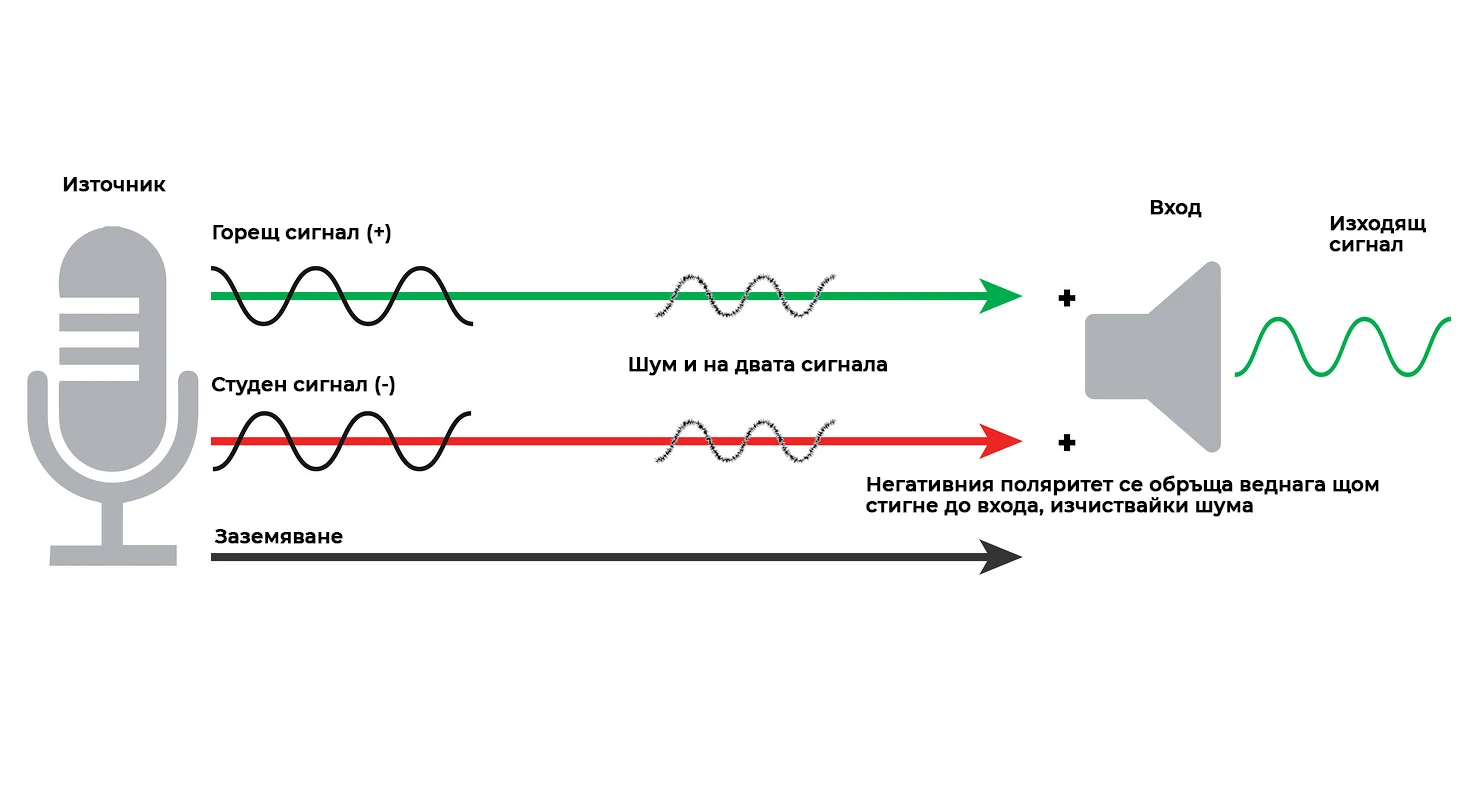

Балансиран аудио сигнал
Структурата на балансиран аудио кабел е подобна на небалансиран кабел - с едно допълнение. Балансираният аудио кабел има заземен проводник, но също така носи две копия на същия входящ аудио сигнал, понякога наричан горещ (положителен) и студен (отрицателен) сигнал.
Каква е разликата между горещите и студените сигнали?
Двата сигнала са обърнати по полярност, така че докато се движат надолу по кабела, те се анулират взаимно. (Помислете как добавянето на положителни и отрицателни числа с еднаква стойност е равно на нула.)
След като сигналът за горещо и студено достигне до другия край на кабела, полярността на студения сигнал се преобръща, така че и двата сигнала са във фаза и перфектно синхронизирани.
Ето готината част: Ако кабелът улавя шум по пътя, добавеният към двата кабела шум не си обръща поляритета. Така че, когато студеният сигнал обърне поляритета си, за да съответства на поляритета на горещия сигнал, шумът, пренесен по време на студения сигнал, се отменя с шума в горещия сигнал. Този процес на шумово канселиране се нарича "common-mode rejection", като шумът е общият сигнал между двете.
Тъй като балансираните сигнали изпращат два фазови сигнала, те също са по-силни (приблизително 6–10 dB) от това, което небалансираните сигнали могат да осигурят.
Балансирани типове кабели
XLR

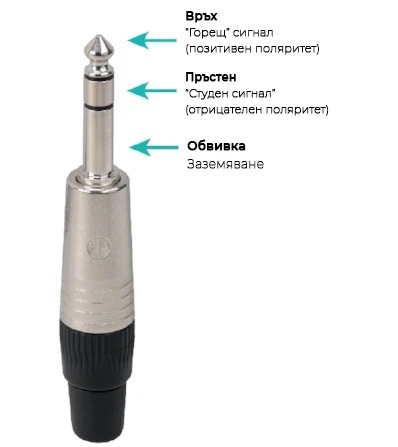

1/4 TRS - Стерео жак
Често срещано погрешно схващане
Понякога хората бъркат балансирани аудио сигнали с ляв/десен десен стерео баланс, когато аудиото се разделя на ляв и десен канал. Това може да бъде объркващо, защото показаните по-горе конектори могат да носят или балансирани сигнали, или небалансирани стерео сигнали (ляв и десен канал).
Забележка: Въпреки че е по-рядко срещано, XLR и TRS кабелите също могат да пренасят небалансиран, стерео звук (както ляв, така и десен канал по един кабел) до местоназначение. Те обаче все още са податливи на шума, към който са склонни небалансираните сигнали в тези сценарии.
Заключение
Ние сме силни привърженици на балансираните аудио кабели. Те са по-малко податливи на шум и осигуряват по-надежден сигнал, който е по-силен на дълги разстояния. Ако попаднете в ситуация, която изисква небалансирани аудио кабели, не забравяйте да ги пресечете перпендикулярно на всеки захранващ кабел, който минава редом до тях.
